Meranie rovinnosti stola na vertikálnom sústruhu je kľúčovou úlohou, ktorá priamo ovplyvňuje kvalitu a presnosť obrábacích operácií. Ako popredný dodávateľ zvislých sústruhov chápeme význam presného merania rovinnosti pri zabezpečovaní optimálneho výkonu a kvality produktu. V tomto blogovom príspevku preskúmame rôzne metódy a techniky na meranie rovinnosti stola na vertikálnom sústruhu a poskytneme vám cenné poznatky a praktické tipy na zlepšenie vašich procesov obrábania.
Dôležitosť rovinnosti stola
Rovinnosť stola na vertikálnom sústruhu hrá zásadnú úlohu pri určovaní presnosti a presnosti obrábacích operácií. Plochý stôl zaisťuje, že obrobok je správne podopretý a umiestnený, čím sa minimalizuje riziko chýb a odchýlok počas rezania, sústruženia a iných procesov obrábania. Plochý stôl navyše pomáha rovnomerne rozložiť rezné sily, čím sa znižuje opotrebovanie rezných nástrojov a predlžuje sa ich životnosť.
Metódy merania rovinnosti stola
Na meranie rovinnosti stola na zvislom sústruhu je dostupných niekoľko metód. Každá metóda má svoje výhody a obmedzenia a výber metódy závisí od rôznych faktorov, ako sú požiadavky na presnosť, veľkosť stola a dostupné vybavenie. Tu sú niektoré bežne používané metódy:
1. Rovnomer a dotyková mierka
Jednou z najjednoduchších a cenovo najefektívnejších metód merania rovinnosti stola je použitie pravítka a škárovej mierky. Rovná hrana je dlhá, plochá tyč s presne opracovaným okrajom, ktorá sa používa ako referenčná plocha. Škáromer je sada tenkých kovových pásikov rôznych hrúbok, ktoré sa používajú na meranie medzery medzi pravítkom a povrchom stola.
Ak chcete zmerať rovinnosť pomocou tejto metódy, položte pravítko na povrch stola a zarovnajte ho rovnobežne s jedným z okrajov. Potom pomocou spáromeru zmerajte medzeru medzi pravítkom a povrchom stola v rôznych bodoch po dĺžke pravítka. Ak je medzera v prijateľnom rozsahu tolerancie, stôl sa považuje za plochý. Ak medzera prekročí toleranciu, možno bude potrebné upraviť alebo opraviť stôl.
2. Optická plochá a interferometria
Optická rovina a interferometria je presnejšia a presnejšia metóda na meranie rovinnosti stola. Optická plocha je vysoko presná plochá sklenená doska s veľmi hladkým povrchom, ktorá sa používa ako referenčná plocha. Interferometria je technika, ktorá využíva interferenčné vzory svetelných vĺn na meranie tvaru a rovinnosti povrchu.
Ak chcete zmerať rovinnosť pomocou tejto metódy, umiestnite optickú plôšku na povrch stola a osvetlite ju monochromatickým zdrojom svetla. Svetelné vlny odrazené od optickej plochy a povrchu stola sa navzájom rušia a vytvárajú vzor svetlých a tmavých strapcov. Analýzou tvaru a vzdialenosti strapcov možno určiť rovinnosť povrchu stola.
3. Laserové skenovanie
Laserové skenovanie je bezkontaktná metóda merania rovinnosti stola, ktorá využíva laserový lúč na skenovanie povrchu stola a vytvorenie trojrozmerného profilu povrchu. Laserový skener vysiela laserový lúč, ktorý sa odráža od povrchu stola a deteguje ho senzor. Senzor meria vzdialenosť medzi skenerom a povrchom stola v každom bode pozdĺž dráhy skenovania a údaje sa použijú na vytvorenie digitálneho modelu povrchu stola.
Na meranie rovinnosti pomocou tejto metódy umiestnite laserový skener nad povrch stola a naskenujte povrch v mriežkovom vzore. Skener vygeneruje detailný profil povrchu stola s prípadnými odchýlkami od rovinnosti. Údaje je možné analyzovať pomocou špecializovaného softvéru na určenie rovinnosti povrchu stola a identifikáciu oblastí, ktoré je potrebné upraviť alebo opraviť.
Tipy na presné meranie rovinnosti
Na zabezpečenie presného a spoľahlivého merania rovinnosti je potrebné mať na pamäti niekoľko tipov:
- Používajte kvalitné meracie zariadenia:Investujte do vysokokvalitných meracích zariadení, ako sú pravítka, škáromery, optické ploché a laserové skenery, aby ste zabezpečili presné a presné merania.
- Vyčistite povrch stola:Pred meraním rovinnosti dôkladne očistite povrch stola, aby ste odstránili všetky nečistoty, úlomky alebo olej, ktoré môžu ovplyvniť presnosť merania.
- Vykonajte viacero meraní:Na zabezpečenie presnosti merania vykonajte viacero meraní na rôznych miestach povrchu stola a spriemerujte výsledky.
- Postupujte podľa pokynov výrobcu:Pri používaní meracieho zariadenia sa dôsledne riaďte pokynmi výrobcu, aby ste zabezpečili správnu funkciu a presné merania.
- Pravidelne kalibrujte meracie zariadenie:Na zabezpečenie presnosti meracieho zariadenia ho pravidelne kalibrujte podľa odporúčaní výrobcu.
Záver
Meranie rovinnosti stola na vertikálnom sústruhu je základnou úlohou, ktorá si vyžaduje starostlivú pozornosť k detailom a použitie vhodného meracieho zariadenia. Použitím metód a techník opísaných v tomto blogovom príspevku môžete zabezpečiť, aby bol stôl na vašom vertikálnom sústruhu plochý a rovný, čo pomôže zlepšiť presnosť a presnosť vašich operácií obrábania a zvýšiť kvalitu vašich produktov.

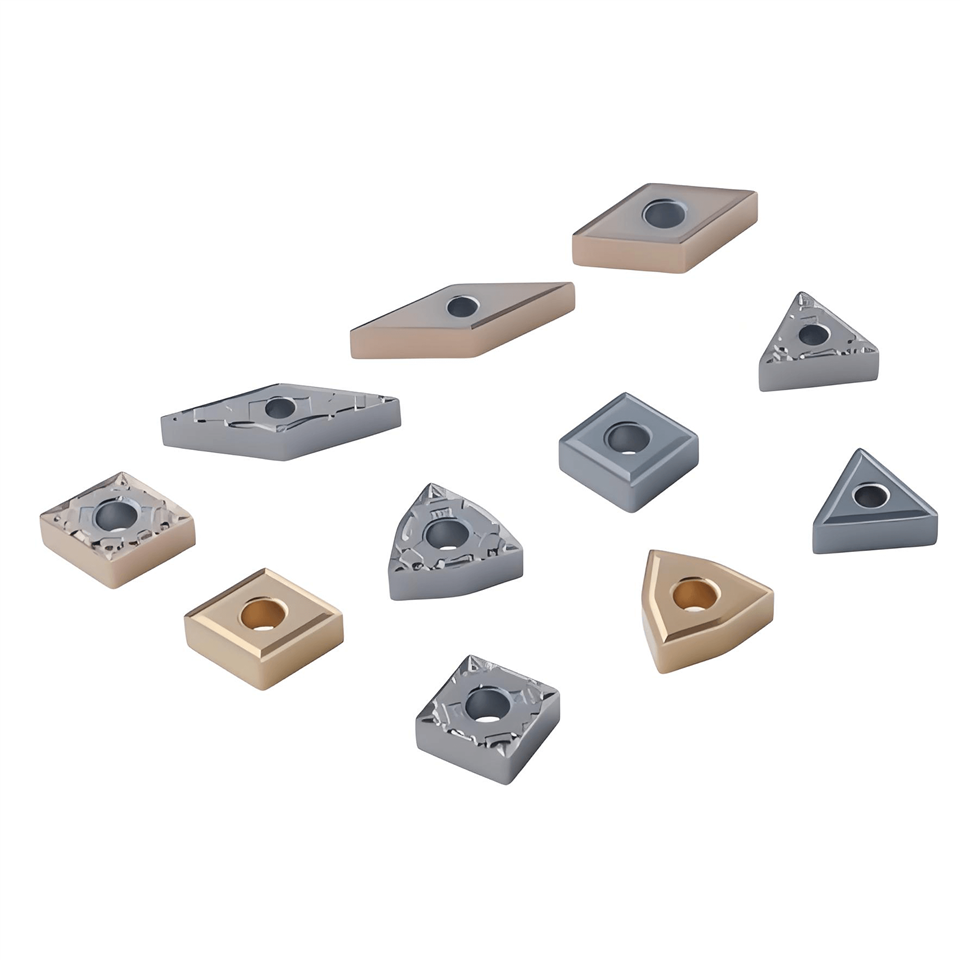

Ak hľadáte vysokokvalitný vertikálny sústruh alebo iné obrábacie zariadenie, pozývame vás, aby ste preskúmali našu ponuku produktov. Ponúkame široký výberVysoko presný stroj VMC GMP - 1890,Karbidové doštičky pre nehrdzavejúcu oceľ, aCNC horizontálne obrábacie centrum GMH - 500Dktoré sú navrhnuté tak, aby vyhovovali potrebám rôznych priemyselných odvetví a aplikácií. Naše produkty sú vyrobené podľa najvyšších štandardov kvality a výkonu a ponúkame vynikajúci zákaznícky servis a podporu, aby sme zaistili vašu spokojnosť.
Kontaktujte nás ešte dnes, aby ste sa dozvedeli viac o našich produktoch a službách a prediskutovali vaše špecifické požiadavky. Tešíme sa na spoluprácu, ktorá vám pomôže dosiahnuť vaše ciele v oblasti obrábania.
Referencie
- ASME B89.3.7 - Norma na meranie rovinnosti stolov obrábacích strojov
- ISO 1101 – Geometrické špecifikácie produktu (GPS) – Geometrické tolerancie – Tolerancie tvaru, orientácie, umiestnenia a hádzania
- Strojová príručka, 31. vydanie
