Výber správneho uhla rezného nástroja pre zvislý sústruh je kľúčovým aspektom obrábacích operácií. Ako dodávateľ zvislých sústruhov chápem význam tohto rozhodnutia pri dosahovaní optimálneho výkonu, efektívnosti a kvality v procesoch obrábania. V tomto blogovom príspevku sa ponorím do faktorov, ktoré treba zvážiť pri výbere vhodného uhla rezného nástroja pre vertikálny sústruh, a poskytnem niekoľko praktických tipov, ktoré vám pomôžu urobiť informované rozhodnutie.
Pochopenie uhlov rezného nástroja
Predtým, ako budeme diskutovať o tom, ako vybrať správny uhol rezného nástroja, je dôležité pochopiť, čo tieto uhly sú a ako ovplyvňujú proces obrábania. Uhly rezného nástroja sa týkajú geometrických uhlov vytvorených medzi reznou hranou nástroja a obrobkom. Tieto uhly hrajú zásadnú úlohu pri určovaní rezných síl, tvorbe triesok, akosti povrchu a životnosti nástroja.
Medzi hlavné uhly rezného nástroja patria:
- Uhol sklonu: Uhol čela je uhol medzi čelom čela nástroja a referenčnou rovinou kolmou na reznú hranu. Kladný uhol čela znižuje rezné sily a spotrebu energie, vďaka čomu je vhodný na obrábanie mäkkých materiálov. Na druhej strane negatívny uhol čela zvyšuje pevnosť reznej hrany, čím je vhodnejšia na obrábanie tvrdých materiálov.
- Svetlý uhol: Uhol vôle je uhol medzi bokom nástroja a referenčnou rovinou kolmou na povrch obrobku. Zabraňuje treniu nástroja o obrobok, čím sa znižuje trenie a tvorba tepla. Vo všeobecnosti sa uprednostňuje väčší uhol vôle, aby sa minimalizovalo opotrebovanie nástroja a zlepšila sa kvalita povrchu.
- Uhol reznej hrany: Uhol reznej hrany je uhol medzi reznou hranou nástroja a smerom posuvu. Ovplyvňuje hrúbku triesky, rezné sily a životnosť nástroja. Menší uhol reznej hrany má za následok tenšiu triesku a menšie rezné sily, zatiaľ čo väčší uhol reznej hrany zvyšuje hrúbku triesky a rezné sily.
Faktory, ktoré treba zvážiť pri výbere uhlov rezného nástroja
Pri výbere správneho uhla rezného nástroja pre zvislý sústruh je potrebné vziať do úvahy niekoľko faktorov. Tieto faktory zahŕňajú:
- Materiál obrobku: Typ materiálu obrobku je jedným z najdôležitejších faktorov pri určovaní vhodného uhla rezného nástroja. Rôzne materiály majú rôzne vlastnosti, ako je tvrdosť, húževnatosť a opracovateľnosť, ktoré si vyžadujú rôzne uhly rezných nástrojov. Napríklad mäkké materiály, ako je hliník a mosadz, môžu byť opracované s pozitívnym uhlom čela, aby sa znížili rezné sily, zatiaľ čo tvrdé materiály, ako je nehrdzavejúca oceľ a titán, vyžadujú negatívny uhol čela na zvýšenie pevnosti reznej hrany.
- Podmienky rezania: Rezné podmienky, ako je rýchlosť rezania, rýchlosť posuvu a hĺbka rezu, tiež ovplyvňujú výber uhlov rezného nástroja. Vyššie rezné rýchlosti a rýchlosti posuvu vo všeobecnosti vyžadujú menší uhol čela, aby sa predišlo zlomeniu nástroja, zatiaľ čo nižšie rezné rýchlosti a rýchlosti posuvu umožňujú väčší uhol čela na zlepšenie tvorby triesok a kvality povrchu. Podobne väčšia hĺbka rezu môže vyžadovať menší uhol reznej hrany, aby sa znížili rezné sily.
- Materiál nástroja: Materiál samotného rezného nástroja je ďalším dôležitým faktorom. Rôzne materiály nástrojov, ako je rýchlorezná oceľ (HSS), karbid a keramika, majú rôzne vlastnosti a výkonové charakteristiky. Napríklad nástroje z tvrdokovu sú tvrdšie a odolnejšie voči opotrebovaniu ako nástroje HSS, čo umožňuje vyššiu rýchlosť rezania a agresívnejšie rezné podmienky. Materiál nástroja ovplyvňuje aj výber uhlov rezného nástroja, pretože rôzne materiály môžu vyžadovať rôzne uhly na dosiahnutie optimálneho výkonu.
- Obrábacia operácia: Typ vykonávanej operácie obrábania, ako je sústruženie, obkladanie alebo rezanie závitov, tiež zohráva úlohu pri výbere správneho uhla rezného nástroja. Každá operácia má svoje vlastné jedinečné požiadavky a výzvy, ktoré môžu vyžadovať rôzne uhly rezného nástroja. Napríklad sústružnícke operácie si zvyčajne vyžadujú iný uhol reznej hrany ako čelné operácie, aby sa zabezpečila správna tvorba triesky a akosť povrchu.
Praktické tipy na výber uhlov rezného nástroja
Na základe vyššie uvedených faktorov uvádzame niekoľko praktických tipov, ktoré vám pomôžu vybrať správny uhol rezného nástroja pre zvislý sústruh:
- Poraďte sa s výrobcom náradia: Výrobca nástrojov je cenným zdrojom informácií o uhloch rezných nástrojov. Môžu poskytnúť odporúčania na základe konkrétneho materiálu obrobku, rezných podmienok a operácie obrábania. Pokyny na výber vhodného uhla rezného nástroja nájdete v katalógu výrobcu nástroja alebo v tíme technickej podpory.
- Vykonajte skúšky obrábania: Testy obrábania sú efektívnym spôsobom na určenie optimálneho uhla rezného nástroja pre konkrétnu aplikáciu. Vykonaním testov s rôznymi uhlami rezného nástroja a meraním rezných síl, povrchovej úpravy a životnosti nástroja môžete určiť uhol, ktorý poskytuje najlepší výkon. Začnite s odporúčanými uhlami poskytnutými výrobcom nástroja a vykonajte úpravy na základe výsledkov testu.
- Zvážte geometriu nástroja: Okrem uhlov rezného nástroja ovplyvňuje výkon obrábania aj celková geometria nástroja. Faktory, ako je polomer špičky nástroja, konštrukcia lámača triesok a príprava reznej hrany, môžu mať vplyv na rezné sily, tvorbu triesok a kvalitu povrchu. Pri výbere rezného nástroja zvážte okrem uhlov rezného nástroja aj geometriu nástroja, aby ste zaistili optimálny výkon.
- Monitorujte proces obrábania: Po výbere uhla rezného nástroja a spustení procesu obrábania je dôležité tento proces pozorne sledovať. Venujte pozornosť rezným silám, povrchovej úprave a opotrebovaniu nástroja. Ak spozorujete akékoľvek problémy, ako je nadmerné opotrebovanie nástroja alebo nekvalitná povrchová úprava, podľa potreby upravte uhol rezného nástroja alebo iné parametre rezu.
Záver
Výber správneho uhla rezného nástroja pre zvislý sústruh je zásadným rozhodnutím, ktoré môže výrazne ovplyvniť výkon, efektivitu a kvalitu obrábania. Po zvážení materiálu obrobku, rezných podmienok, materiálu nástroja a operácie obrábania a podľa praktických tipov uvedených v tomto blogovom príspevku môžete urobiť informované rozhodnutie a dosiahnuť optimálne výsledky.

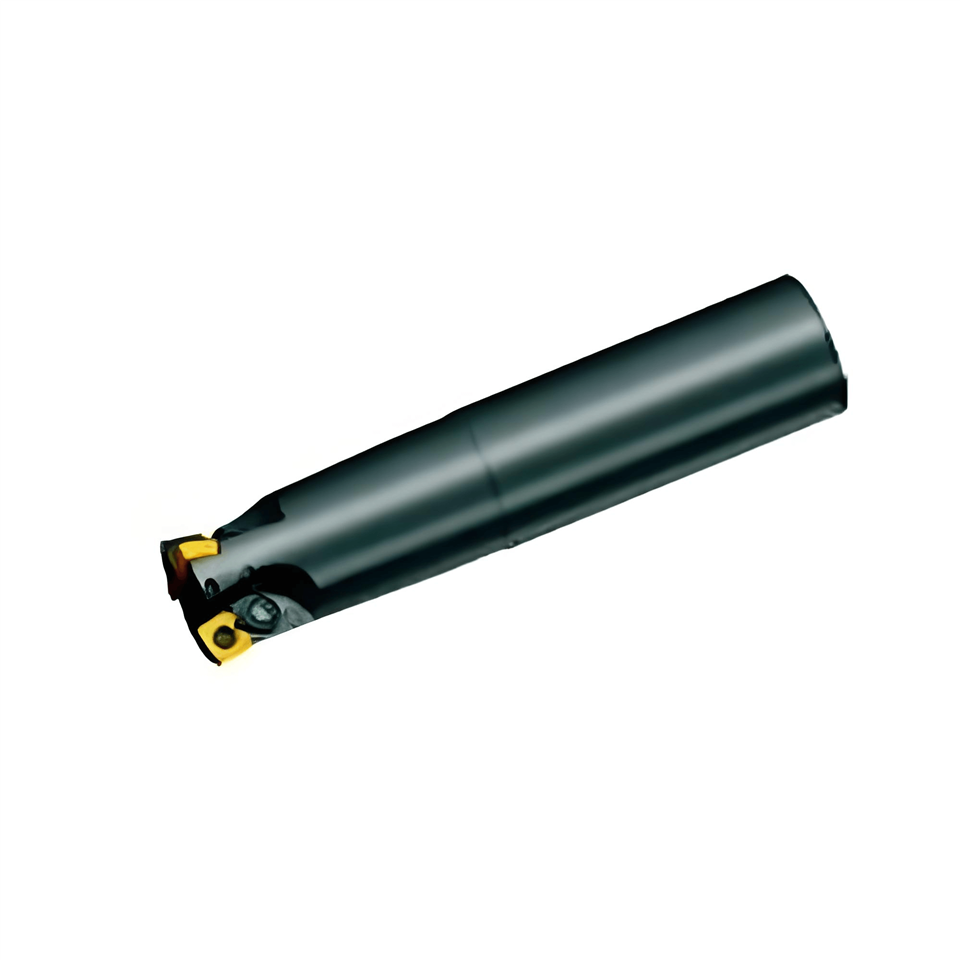

Ako dodávateľ zvislých sústruhov ponúkame široký sortiment vysokokvalitných rezných nástrojov a príslušenstva, ktoré vyhovujú vašim potrebám pri obrábaní. nášVysoko efektívne vertikálne obrábacie stroje GMV - 1160aŤažké portálové CNC obrábacie centrum GMM - 9042sú navrhnuté tak, aby poskytovali vynikajúci výkon a spoľahlivosť. Ponúkame tiežFréza s vysokým posuvomktoré vám môžu pomôcť dosiahnuť vysokú produktivitu a vynikajúcu povrchovú úpravu.
Ak máte akékoľvek otázky alebo potrebujete ďalšiu pomoc pri výbere správneho uhla rezného nástroja pre váš zvislý sústruh, neváhajte nás kontaktovať. Náš tím odborníkov je pripravený pomôcť vám nájsť najlepšie riešenia pre vaše potreby obrábania.
Referencie
- Kalpakjian, S., & Schmid, SR (2009). Výrobné inžinierstvo a technológia (5. vydanie). Pearson Prentice Hall.
- Trent, EM a Wright, PK (2000). Rezanie kovov (4. vydanie). Butterworth-Heinemann.
- Shaw, MC (2005). Princípy rezania kovov (2. vydanie). Oxford University Press.
