Ako dodávateľ vertikálnych obrábacích centier chápem dôležitosť dobre fungujúceho elektrického systému týchto strojov. Nefunkčný elektrický systém môže viesť k významným prestojom, čo má vplyv na produktivitu a v konečnom dôsledku aj na konečný výsledok našich zákazníkov. V tomto blogu sa podelím o niekoľko praktických tipov, ako riešiť problémy s elektrickým systémom vertikálneho obrábacieho centra.
Pochopenie základov elektrického systému
Predtým, ako sa pustíte do riešenia problémov, je nevyhnutné mať základné znalosti o elektrickom systéme vertikálneho obrábacieho centra. Elektrický systém zvyčajne pozostáva z napájacích zdrojov, riadiacich obvodov, motorov, snímačov a rôznych elektrických komponentov. Napájacie zdroje poskytujú potrebnú elektrickú energiu na chod stroja, zatiaľ čo riadiace obvody riadia činnosť rôznych častí. Motory poháňajú pohyb osí, vretien a iných mechanických komponentov a snímače sa používajú na zisťovanie polohy, rýchlosti a ďalších parametrov.
Počiatočné kontroly
Prvým krokom pri riešení problémov je vykonanie niekoľkých počiatočných kontrol. Začnite vizuálnou kontrolou elektrických panelov a kabeláže. Hľadajte akékoľvek známky poškodenia, ako sú rozstrapkané vodiče, uvoľnené spojenia alebo spálené komponenty. Voľné spojenie môže spôsobiť občasné elektrické problémy, zatiaľ čo rozstrapkaný vodič môže viesť ku skratu. Uistite sa, že všetky elektrické panely sú riadne zatvorené a utesnené, aby sa zabránilo vniknutiu prachu a nečistôt.
Skontrolujte napájanie. Uistite sa, že stroj prijíma správne napätie a frekvenciu. Na meranie napätia na vstupných svorkách napájania stroja môžete použiť multimeter. Ak je napätie príliš vysoké alebo príliš nízke, môže dôjsť k poškodeniu elektrických komponentov. Skontrolujte tiež ističe a poistky. Vypálená poistka alebo vypnutý istič signalizujú nadprúdový stav, ktorý môže byť spôsobený skratom alebo nefunkčným komponentom.
Testovanie riadiacich obvodov
Riadiace obvody sú zodpovedné za koordináciu chodu obrábacieho centra. Ak chcete odstrániť problémy s riadiacimi obvodmi, začnite kontrolou programovateľného logického ovládača (PLC). PLC je mozgom riadiaceho systému a riadi postupnosť operácií. Skontrolujte PLC, či neobsahuje chybové kódy. Väčšina moderných PLC má zabudované diagnostické funkcie, ktoré môžu zobrazovať chybové hlásenia, čo vám môže pomôcť identifikovať zdroj problému.
Skontrolujte reléové cievky a kontakty. Relé sa používajú na zapínanie a vypínanie elektrických obvodov. Chybné relé môže spôsobiť poruchu riadiaceho obvodu. Pomocou multimetra skontrolujte kontinuitu cievok relé. Ak nie je kontinuita, cievka je pravdepodobne poškodená. Tiež skontrolujte kontakty relé, či nevykazujú známky iskrenia alebo horenia. Opotrebované kontakty môžu spôsobiť zlé elektrické spojenia, čo vedie k občasným problémom.
Riešenie problémov s motorom
Motory sú kritickými komponentmi vertikálneho obrábacieho centra, pretože poháňajú pohyb osí a vretien. Ak motor nefunguje správne, môže to ovplyvniť presnosť a výkon stroja. Začnite kontrolou napájania motora. Uistite sa, že motor prijíma správne napätie a fázu. Jednofázový stav, pri ktorom dôjde k strate jednej z fáz, môže spôsobiť prehriatie a poruchu motora.
Skontrolujte izolačný odpor motora. Na meranie izolačného odporu medzi vinutím motora a rámom motora môžete použiť megger. Nízky izolačný odpor indikuje problém s izoláciou motora, ktorý môže byť spôsobený vlhkosťou, nečistotami alebo mechanickým poškodením. Skontrolujte tiež ložiská motora. Opotrebované ložiská môžu spôsobiť hlučný chod motora a nakoniec môžu viesť k poruche motora.
Problémy so snímačom
Senzory zohrávajú kľúčovú úlohu pri prevádzke vertikálneho obrábacieho centra. Používajú sa na zistenie polohy, rýchlosti a iných parametrov stroja. Ak snímač nefunguje správne, môže to spôsobiť poruchu zariadenia. Začnite kontrolou pripojení snímača. Uistite sa, že káble snímača sú správne pripojené a nie sú poškodené.
Otestujte senzory pomocou multimetra alebo špeciálneho testera senzorov. Napríklad, ak riešite problémy so senzorom priblíženia, môžete použiť multimeter na meranie výstupného napätia senzora, keď je v jeho blízkosti nejaký predmet. Ak snímač nedáva správny výstup, môže byť chybný a je potrebné ho vymeniť.
Používanie diagnostických nástrojov
Okrem základných testovacích zariadení, ako sú multimetre a meggery, sú k dispozícii aj pokročilejšie diagnostické nástroje na riešenie problémov s elektrickým systémom vertikálneho obrábacieho centra. Napríklad, osciloskop môže byť použitý na analýzu elektrických priebehov v riadiacich obvodoch. Môže vám pomôcť identifikovať problémy, ako sú napäťové špičky, šum alebo nesprávne načasovanie signálu.
Dátový záznamník možno použiť na zaznamenávanie elektrických parametrov v priebehu času. To môže byť užitočné pri identifikácii občasných problémov, ktoré nemusia byť zjavné počas krátkodobej kontroly. Analýzou údajov zaznamenaných zapisovačom údajov môžete zistiť vzory a trendy, ktoré vám môžu pomôcť určiť zdroj problému.
Kedy vyhľadať odbornú pomoc
Zatiaľ čo mnohé elektrické problémy možno vyriešiť pomocou základného riešenia problémov, sú chvíle, kedy je potrebné vyhľadať odbornú pomoc. Ak po vykonaní všetkých základných kontrol a testov nedokážete identifikovať zdroj problému, alebo ak sa problém týka zložitých elektrických komponentov, ako je CNC ovládač, je najlepšie kontaktovať kvalifikovaného elektrotechnika alebo tím technickej podpory výrobcu.
Súvisiace produkty

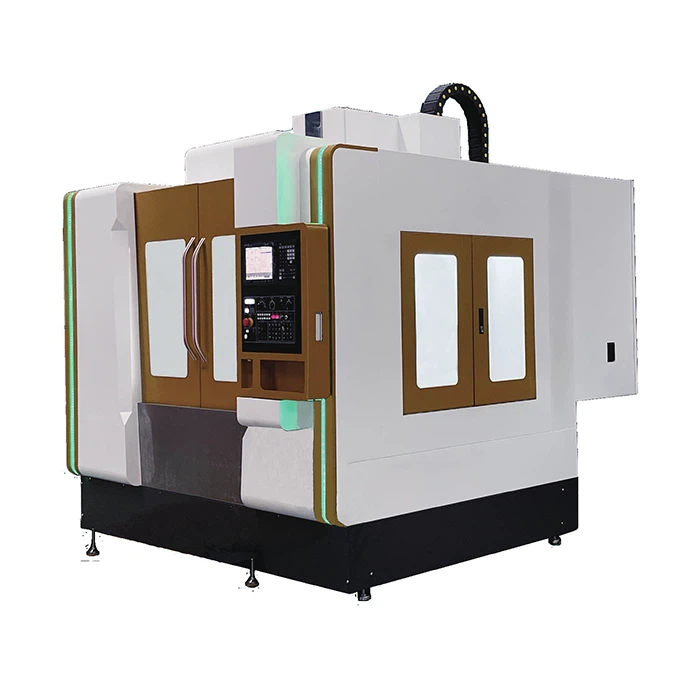

Ak hľadáte kvalitné obrábacie centrá alebo rezné nástroje, ponúkame celý rad produktov, ktoré vyhovujú vašim potrebám. Napríklad,Vysoko presné portálové 5-osové obrábacie centrum GMS8Uje najmodernejší stroj, ktorý ponúka vysokú presnosť a efektivitu. TheGMM - 8027 Veľká portálová frézkaje vhodný pre rozsiahle obrábacie operácie. A pre rezné nástroje našeKarbidové doštičky pre liatinusú známe svojou odolnosťou a výkonom.
Kontakt pre nákup a vyjednávanie
Ak máte akékoľvek otázky týkajúce sa našich vertikálnych obrábacích centier alebo iných produktov, alebo ak máte záujem o nákup a vyjednanie podmienok, neváhajte nás kontaktovať. Náš tím odborníkov je pripravený pomôcť vám pri hľadaní správnych riešení pre vaše potreby obrábania.
Referencie
- „Príručka na riešenie problémov s elektrinou“ od Johna Doea
- "Prevádzka a údržba CNC obrábacieho centra" od Jane Smith
- Manuály výrobcov pre vertikálne obrábacie centrá
