Typ portálu pohybujúci sa stĺpec GMMD-8042

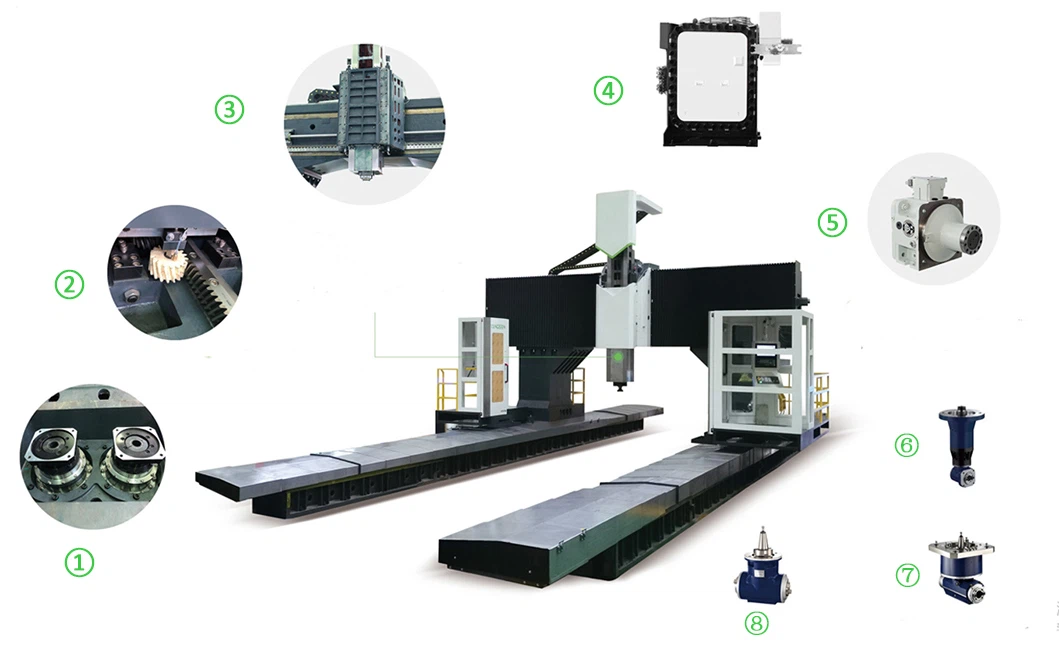

Celkovým usporiadaním strojového stroja je synchrónna štruktúra portálového rámca s pevným pracovným stolom a portálom, ktorý sa pohybuje dopredu a dozadu; Ľavé a pravé stĺpy a posteľ sú distribuované na oboch stranách pracovného stola. Ráme portálu sa pohybuje dopredu a dozadu pozdĺž osi x, obálka RAM sa pohybuje vertikálne pozdĺž osi Z na kĺzavej doske a kĺzavá doska a RAM sa pohybujú vodorovne pozdĺž osi Y na krížovom lúči.



①Dual Motor Anti - Systém prenosu vôle
Poskytuje vysokú presnosť, vysoké zaťaženie, vysoké rýchlosti, nízky hluk a predĺženú životnosť.

Systém prenosu
Dosiahnite vysokú presnosť, vysoké zaťaženie, vysoké rýchlosti, nízky hluk a predĺženú životnosť.

③ Štruktúra posúvača a posúvača
Rozmery: 500x500 mm, určené na ťažké zaťaženie;
Prijíma technológiu Direct Drive;
Prijíma dizajn veľkej veľkosti, aby splnil požiadavky na veľké zaťaženie a zabezpečil stabilitu pripojenia k posúvaniu;
Vybavené tromi predĺženými snímkami na vrchu a štyrmi štandardnými snímkami na dne.

④vertikálne/horizontálne automatické náradie časopis

Prevodovka BF
Poskytuje vysokú rýchlosť výkonnosti High - a znižuje hladinu hluku;
Rozšíri konštantný rozsah výkonu motora;
Ľahko sa inštalovať;
Kompatibilné s rôznymi sériovými motormi, prispôsobuje sa napätiu pevnosti High - a má kompaktnú veľkosť.
⑥ rozšírená frézovacia hlava

Automatická hydraulická frézovacia hlava

⑧two - Way vretená frézka

X {- Axis Guide Pair používa štyri ťažké - lineárne vodiace vodiče s nízkym koeficientom trenia a vysokou citlivosťou; Nízke vibrácie pri vysokej rýchlosti a žiadne plazenie pri nízkej rýchlosti. Hnací hriadeľ má vysokú presnosť polohy a vynikajúci výkon servopoha; Zároveň má veľké zaťaženie - kapacita ložiska a dobrý rez na rezanie vibrácií, ktoré môžu zlepšiť dynamické charakteristiky obrábacieho stroja a zvýšiť presnosť, stabilitu a servisnú životnosť strojového stroja;
Lineárne vodiace príručky Y - Axis Crossbeam Sprievodca používa dve ťažké - lineárne príručky; Sprievodcovia sú usporiadané stupňovitým spôsobom s veľkým rozpätím a dostatočným ohýbaním a torznou rigiditou.
Sprievodca osou z - je uzavretý objatie posuvného vodiaceho páru, tj liatinové železo - plast {{}} potiahnuté prenos trecieho páru trenia, ktorý má dobrú absorpciu nárazu a zaisťuje hladké rezanie počas spracovania. Používa 500*500 štvorcových RAM.

Stroj prijíma ľahký dizajn pohyblivých dielov, dokáže realizovať vysoko - postupovanie rýchlosti, vhodné pre vysoké - presnosť, viac {{}}, komplexné spracovanie tvaru doštičiek, doštičkových častí, častí a trom {{{} {{} {} {} {} {} {} { Multi - spracovanie.

Centrá na obrábanie portálov sa v mnohých odvetviach široko používajú v dôsledku ich vysokej presnosti, vysokej účinnosti a vysokej stability.
Letecký priemysel:
Centrá portálu na obrábanie zohrávajú kľúčovú úlohu v leteckom priemysle a používajú sa na spracovanie štruktúrnych častí lietadiel, častí motora, leteckého zariadenia atď.

Priemysel výroby automobilov:
V priemysle výroby automobilov sa na spracovanie častí tela, častí motora, komponentov podvozku atď.

Spracovanie plesní:
Centrá na obrábanie portálov sa tiež široko používajú pri spracovaní plesní a dokážu spracovať rôzne zložité formy, hydraulické časti a ďalšie výrobky.

Priemysel výroby strojov:
V priemysle výroby strojov sa na spracovanie kovových častí, foriem, nástrojov atď.

Energetický priemysel:
Centrá na obrábanie portálov sa tiež široko používajú v energetickom priemysle, napríklad pri výstavbe jadrových elektrární sa používajú na spracovanie častí jadrových energetických zariadení.

Stavba lodí:
Pri stavbe lodí sa v centrách obrábania portálov používajú na spracovanie veľkých častí, ako sú časti lodných motorov a konštrukčné časti trupu.

Elektronický priemysel:
Centrá na obrábanie portálov majú tiež veľký aplikačný priestor v elektronickom priemysle a môžu sa použiť na výrobu a spracovanie elektronických zariadení, ako sú kryty mobilných telefónov, kryty prenosných počítačov atď.

Priemysel zdravotníckych pomôcok:
V priemysle zdravotníckych pomôcok sa na výrobu presných častí, ako sú chirurgické nástroje, používajú centrá.
