Tento stroj CNC s vysokou stabilitou je navrhnutý tak, aby vyhovoval potrebám vysokej presnosti a vysokej tuhosti. Prijíma konštrukciu portálu s dvojitým stĺpcom s vynikajúcou stabilitou a tuhosťou, najmä vhodnými na ťažké rezanie a presné obrábanie. Návrh obrábacieho stroja sa zameriava na zníženie vibrácií a tepelnej deformácie, aby sa zabezpečilo, že presnosť obrábania a kvalita povrchu sa udržiavajú počas dlhých - kontinuálnou prevádzkou.

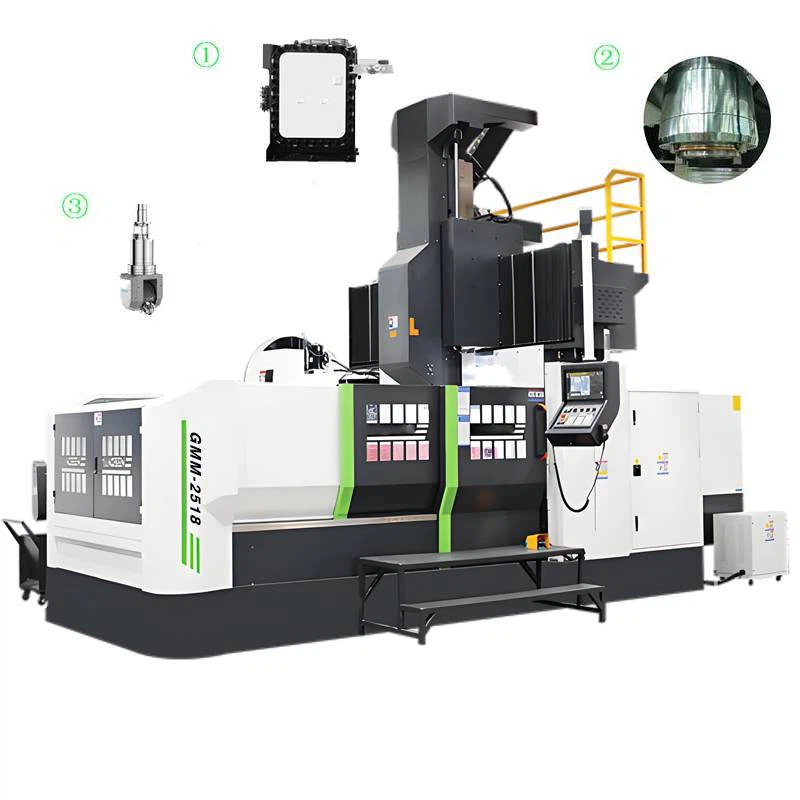

GMM-2518 Gantry CNC stroj s vysokou stabilitou Úvod Úvod
1. Štvorcová konštrukcia RAM 500x500 mm: Stroj je vybavený štyrmi - s vodičom ochladzovania obmedzenia a zariadením Double {- valci, zabezpečuje silnú celkovú tuhosť. Táto konfigurácia poskytuje stroja robustné rezacie schopnosti a stabilnú presnosť.
2. Talianska prevodovka BF: Táto prevodovka je známa svojou vysokou - rýchlosťou výkonnosti a nízkym hladinám hluku. Ponúka rozšíriteľný rozsah konštantného výkonu motora a je navrhnutý pre ľahkú inštaláciu. Je kompatibilný s viacerými sériami motorov a dokáže zvládnuť napätie pevnosti s vysokým obsahom -, vďaka čomu je všestranný pre rôzne aplikácie.
3. Plne automatická bočná frézovacia hlava: Frézovacia hlava je vybavená prenosom špirálovitého skosenia Gleason, ktorý zaisťuje stabilnú a presnú prevádzku. Má dlhú životnosť kvôli svojej trvanlivosti. Interný prenosový kľúč frézovacej hlavy je ochladený komponent, ktorý má za následok minimálnu vôľu a vylepšenú presnosť.
1. Vertikálny a horizontálny časopis nástrojov: Stroj je vybavený časopisom nástrojov, ktorý dokáže prispôsobiť nástroje vertikálne aj horizontálne, čo poskytuje efektívne ukladanie nástrojov a rýchly prístup k rôznym obrábaním.
2. Vreteno: Vreteno je vybavené BBT50 - © 200 Vysoký dizajn rigidity, podporované šiestimi dovážanými veľkými oceľovými guľôčkami. Táto konfigurácia poskytuje výnimočné schopnosti rezania a zaisťuje trvanlivosť a výkon vretena počas vysokých funkcií obrábania.
3. Päť - Prepojenie osi Double Swing Mleting Head: Frézovacia hlava je navrhnutá s motorom krútiaceho momentu AC a elektrickým vretenom pre presné ovládanie a vysoké - rýchlosť. Je vybavený vidlicom - integrovanou štruktúrou pre stabilitu a tuhosť. AC AC je vybavená motorom krútiaceho momentu, ktorý v kombinácii s hydraulickým mechanizmom držania zaisťuje vysoké strihanie rýchlosti - a udržuje vysokú tuhosť počas procesu obrábania.
Parametre
|
Model |
GMM-2518 |
||
|
Predmet |
Špecifikácie |
Jednotky |
|
|
Cestovať |
X - os |
mm |
2500 |
|
Y - os |
mm |
2000 |
|
|
Z - os |
mm |
960 |
|
|
Vreteno na pracovný |
mm |
140-1140 |
|
|
Tri - Axis Guideway |
X/Y Lineárny sprievodca valcovými valcami z - Axis T - Typ RAM Box Way |
||
|
Šírka dverí |
1800 |
||
|
Pracovný |
Veľkosť pracovných miest (L*W) |
mm |
2500*1600 |
|
Maximálne zaťaženie tabuľky |
t |
7 |
|
|
T - slot |
mm |
9-22*180 |
|
|
Vretená |
Vreteno |
typ |
BBT-50 |
|
Vretená RPM |
otáčka |
6000 |
|
|
Typ pohonu vretena |
Pás (DDS/Geared) |
||
|
Krmivo |
Rapid Traverse (x/y/z) |
m/min |
12/12/12 |
|
Rezanie krmiva (x/y/z) |
m/min |
10 |
|
|
Menič nástrojov |
ATC |
24 (možnosť: 40/60) |
|
|
Motor |
Motor |
Kw |
15/18,5 (143-236 nm) |
|
Tri - Axis Servo Motor |
Kw |
3/3/3 (36 nm) |
|
|
Presnosť |
Presnosť |
mm |
0.03/0.02/0.015 |
|
Opakovateľnosť |
mm |
0.02/0.015/0.01 |
|
|
Požadovaná sila |
Požiadavka |
kva |
45 |
|
Požiadavka na tlak vzduchu |
kg/cm² |
6^8 |
|
|
Ďalší |
Externé rozmery (l*w*h) |
mm |
7240*4730*5140 |
|
Hrubá váha |
t |
27 |
|

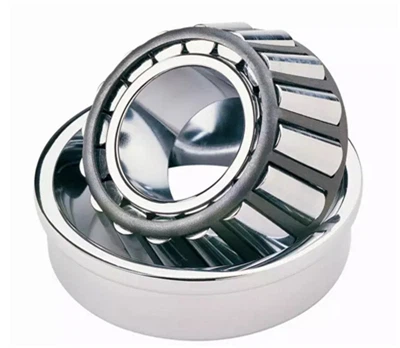

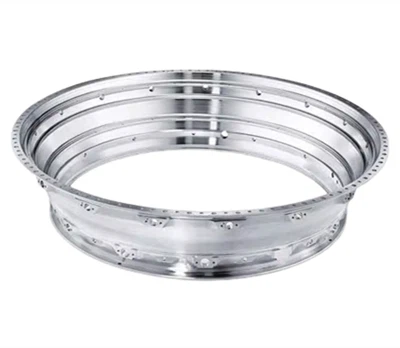

Vzorky
Štandardné príslušenstvo
|
Presné lineárne vodiace a guľkové skrutky |
Ťažké - clo lôžko a pracovné miesto |
Integrovaný ochranný kryt |
|
Vysoké - výkonné elektrické vretená alebo mechanické vretená |
Dual - Štruktúra portálu Drive |
Odstraňovanie čipov a rezanie tekutín |
|
Veľký - časopis Capacity Tool a systém zmeny automatického nástroja |
Vysoký - Sedadlo na rigidite a krížový lúč |
Zariadenie spätnej väzby pre presnosť |
