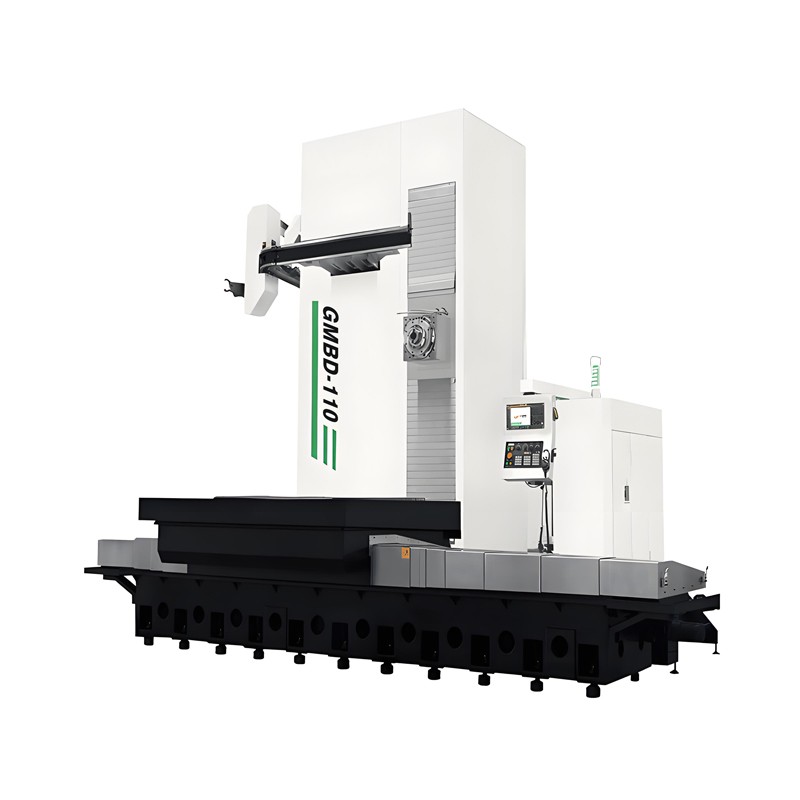

Horizontálne nudné obrábkové centrum je vysoké - presnosť, vysoké - strojový stroj CNC, ktorý integruje viac procesov obrábania, ako sú nuda, frézovanie, vŕtanie a poklepanie. Vďaka dizajnu tohto strojového stroja je obzvlášť vhodný na obrábanie veľkých a zložitých obrobkov a je široko používaný v letectve, leteckom priestore, automobiloch, výrobe plesní a iných poliach.
Funkcia
1. Štruktúra časopisu Tool: Magazín s nástrojmi Machine Funkcie pre 40 a 60 nástrojov s využitím servo - riadeného systému, ktorý zvyšuje efektívnosť zmien nástroja.
2. Štruktúra vretena: Hlavné vreteno je navrhnuté európskym dizajnom, ponúka vysokú tuhosť, vysokú - rýchlosť a minimálne vibrácie. Je špecificky optimalizovaný pre nízku - rýchlosť, vysoký - výkonný moment.
3. WorkTable: WorkTable je vybavený Super - veľkým brúsnym prevodom integrovaným s dvojitým - Turbo, Vortex anti - systémový systém, aby sa zabezpečila presná presnosť obrábania.
4. Štruktúra prenosu:
Axia x a z - sú vybavené priamym - a pôsobia štyri {- prenos pohonu kolies, ktorý zaisťuje stabilný a presný pohyb. Tento systém eliminuje vôľu, zlepšuje torznú tuhosť a umožňuje uhlové úpravy. Axis y - je vybavený priamym prenosom pohonu -, ktorý pracuje v tandeme s nemeckým reduktorom, aby sa zvýšila torzná tuhosť.
5. Konštrukcia protizávažia: Používa sa hydraulická stanica pre konverziu servo -frekvencie, kde je protiváha hydraulického valca navrhnutá na zníženie axiálneho zaťaženia, čím sa rozširuje prevádzková životnosť systému.
6. Lineárny sprievodca a stredisko loptičiek sú zarovnané v rovnakej rovine, ktorá stabilizuje pohon loptičiek a udržuje celkovú presnosť strojového stroja.
7. Štruktúra sprievodcu zavesením: Axis y - je navrhnutý s boxom - v - boxe, High - Rigidity spárovaná štruktúra podšívky. Je nainštalovaný so štyrmi lineárnymi sprievodcami - v prednej časti a dva v zadnej časti -, aby sa zabezpečila vysoká tuhosť, presnosť a rozšírená životnosť.
Vodorovné parametre GMBD-110/8T
|
Predmet |
Špecifikácia |
Jednotka |
GMBD-110/8T |
|
Cestovať |
X/y/z/w - os |
mm |
3000/2000/1500/550 |
|
Vreteno na pracovný |
mm |
65-2065 |
|
|
Centrum vretena do stĺpca |
mm |
-2050 |
|
|
X/Y Guideway |
Sprievodca |
||
|
Pracovný |
Veľkosť pracovných miest (LXW) |
mm |
1400*1600 |
|
Maximálny zaťaženie tabuľky |
kg |
8000 |
|
|
Skrutka |
No/mm |
0.001 |
|
|
Vretená |
Typ vretena (číslo modelu / veľkosť montáže) |
mm |
BT50 |
|
Rýchlosť |
otáčka |
3000 |
|
|
Typ pohonu vretena |
typ prevodového stupňa |
||
|
Nudný priemer |
mm |
φ110 |
|
|
Krmivo |
Rapid Traverse (x/y/z) |
m/min |
10/10/6 |
|
Rezanie krmiva (x/y/z) |
mm/min |
10000 |
|
|
Náradie Menič (Možnosti) |
Automatický menič nástrojov |
typ stopy |
|
|
Typ stopky nástroja |
typ |
BT50 |
|
|
Kapacita skladovania nástroja |
náradie |
40 |
|
|
Max. Priemer nástroja (susedný) |
mm |
125 |
|
|
Priemer max.tool (prázdny) |
mm |
250 |
|
|
Max.tool dĺžka |
mm |
500 |
|
|
Max.tool hmotnosť |
Kg |
25 |
|
|
Najrýchlejší čas na zmenu nástroja |
sekundu |
14 |
|
|
Motor |
Motor |
kw |
AII22/8000 |
|
Tri - Axis Servo Motor |
kw |
AIF30/4000/AIF40B/3000/AIF30/4000/AIF22/3000 |
|
|
Strihací čerpadlo |
m/h-m |
4-60 |
|
|
Presnosť |
Presnosť polohovania x/y/z/w |
mm |
0.01/0.01/0.01/0.012 |
|
X/y/z/w Opakovaná presnosť polohovania |
mm |
0.005/0.008/0.005/0.008 |
|
|
Moc |
Požiadavka |
kva |
50 |
|
Požadovaný |
Požiadavka na tlak vzduchu |
Kg/cm² |
6^8 |
|
Druhý |
Externé rozmery ((L/w/h)) |
mm |
6800*6000*5500 |
|
Hrubá váha |
t |
34.5 |
Štandardné príslušenstvo
|
Menič nástrojov typu ramena |
Tuhý poklepanie |
Pracovné svetlo Dual LED |
Vretená nosa vzduchu |
|
Chladiaci a mazací systém |
Výmena tepla za elektrickú skrinku |
LED 3 farebné výstražné svetlo |
Vyrovnávanie skrutiek a podložiek |
|
Semi - Endosed Guard |
Zásobník nádrže a čipových kvapalín |
Bezpečnostná ochrana |
Rotačný stôl |
Možnosti
|
Vedúca koľajnica s vysokou presnosťou |
Skrutka guľôčky s dvojitým orechom s veľkým priemerom |
Vysokorýchlostné elektrické vreteno |
Obrobok a sonda nástroja |
|
CTS |
Dopravný systém |
Ropný |
Automatický systém sondy meracieho systému |
