Rezná rýchlosť a rýchlosť vretena sú dva základné parametre pri CNC obrábaní, no často sa zamieňajú. Mnoho bežných problémov pri obrábaní,-ako je rýchle opotrebovanie nástroja, zlá povrchová úprava alebo nadmerné teplo-, je spôsobených nesprávnym výberom rýchlosti a nie problémami so strojom alebo nástrojmi.
Zatiaľ čo rýchlosť vretena (RPM) je ľahko viditeľná a nastaviteľná na aCNC stroj, nepopisuje priamo skutočný stav rezu. Rezná rýchlosť definuje lineárnu rýchlosť, ktorou sa rezná hrana pohybuje po obrobku a je primárne určená vlastnosťami materiálu.
Aj keď úzko súvisia, rýchlosť rezania a rýchlosť vretena slúžia na rôzne účely. Rezná rýchlosť definuje cieľ obrábania, zatiaľ čo rýchlosť vretena je spôsob, akým ho stroj dosiahne. Pochopenie rozdielu medzi nimi je nevyhnutné pre stabilné obrábanie, konzistentnú kvalitu a efektívne CNC operácie.
Čo je rýchlosť rezania?

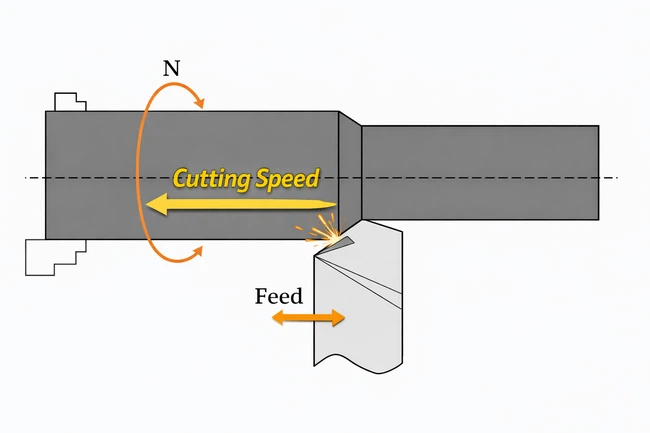

Rezná rýchlosť sa vzťahuje na lineárnu rýchlosť, ktorou sa rezná hrana pohybuje po povrchu obrobku počas obrábania. Predstavuje skutočný rezný stav na rozhraní nástroja a materiálu a je jedným z najdôležitejších parametrov pri CNC obrábaní, ktorý priamo ovplyvňuje tvorbu tepla, opotrebovanie nástroja a kvalitu povrchu.
Na rozdiel od rýchlosti vretena, rýchlosť rezania nie je nastavením stroja. Je to procesný parameter primárne určený materiálom obrobku a materiálom nástroja.
Typy rýchlosti rezania
Rýchlosť rezania sa bežne vyjadruje pomocou dvoch jednotkových systémov:
Metrický systém: metre za minútu (m/min).
Imperiálny systém: povrchové stopy za minútu (SFM).
Obe jednotky opisujú rovnaký fyzikálny koncept-lineárnej rýchlosti reznej hrany-, ale používajú sa v rôznych oblastiach a štandardoch nástrojov. Výrobcovia nástrojov zvyčajne špecifikujú odporúčané rozsahy reznej rýchlosti na základe typu materiálu a rezných podmienok.
Štruktúra / Povaha rýchlosti rezania
Z technického hľadiska je rýchlosť rezania parametrom lineárneho pohybu, nie rotačným. Popisuje, čo sa stane presne tam, kde sa nástroj dotkne materiálu.
Hlavné charakteristiky reznej rýchlosti zahŕňajú:
Je nezávislý od modelu stroja alebo konštrukcie vretena.
Nerovná sa otáčkam vretena (RPM).
Zostáva konštantná pre daný materiál a rezné podmienky, aj keď sa mení priemer nástroja.
Z tohto dôvodu je rýchlosť rezania klasifikovaná ako parameter riadený procesom- a materiálom-, ktorý tvorí základ výberu parametrov obrábania.
Prečo je rýchlosť rezania definovaná ako prvá
Rezná rýchlosť je definovaná ako prvá, pretože predstavuje požadované rezné podmienky na rozhraní nástroja a materiálu, ktoré sú primárne určené materiálom obrobku a materiálom nástroja.
Rôzne materiály vytvárajú teplo a opotrebovávajú sa rôznymi spôsobmi. Výber vhodnej reznej rýchlosti pomáha zabezpečiť stabilnú tvorbu triesok, kontrolovanú teplotu rezania a predvídateľnú životnosť nástroja. Z tohto dôvodu sa rýchlosť rezania považuje za parameter plánovania procesu, nezávisle od modelu stroja alebo konfigurácie vretena.
Po určení reznej rýchlosti je možné vypočítať rýchlosť vretena na dosiahnutie týchto rezných podmienok na základe zvoleného priemeru nástroja.
Výhody a nevýhody rýchlosti rezania
| Aspekt | Výhody | Nevýhody |
| Procesná logika | Materiálové{0}}a technicky bezchybné | Nedá sa nastaviť priamo na stroji |
| Životnosť nástroja | Pomáha predvídať a kontrolovať opotrebovanie | Nesprávne hodnoty môžu spôsobiť prehriatie |
| Kvalita povrchu | Podporuje konzistentné výsledky obrábania | Vyžaduje výpočet RPM |
| Plánovanie procesov | Ideálne pre štandardizované obrábanie | Menej intuitívne pre začiatočníkov |
Čo je rýchlosť vretena?
Rýchlosť vretena sa vzťahuje na rýchlosť otáčania vretena stroja, meranú v otáčkach za minútu (RPM). Definuje, ako rýchlo sa rezný nástroj otáča počas obrábania a je kľúčovým parametrom vykonávania pri CNC operáciách.
Na rozdiel od reznej rýchlosti je rýchlosť vretena parametrom-úrovne stroja. Nastavuje sa priamo na CNC riadení a je limitovaný konštrukciou vretena, výkonom motora, ložiskami a celkovou tuhosťou stroja.
Typy otáčok vretena
Rýchlosť vretena možno klasifikovať niekoľkými praktickými spôsobmi:
Naprogramované otáčky vretena (RPM):
Hodnota rýchlosti sa nastavuje v CNC programe alebo ovládacom paneli.
Skutočné otáčky vretena:
Skutočná rýchlosť otáčania počas rezania, ktorá sa môže pri zaťažení mierne líšiť.
Maximálne otáčky vretena:
Horný limit otáčok je definovaný konštrukciou a konfiguráciou vretena stroja.
Dosiahnuteľné a stabilné rozsahy otáčok vretena ovplyvňujú aj rôzne konštrukcie vretena-, ako napríklad remeňový{1}}pohon, priamy{2}}pohon alebo motorizované vretená-.
Štruktúra / charakter rýchlosti vretena
Z technického hľadiska rýchlosť vretena predstavuje rotačný pohyb, nie rezný pohyb. Popisuje, koľkokrát vreteno dokončí plnú rotáciu za minútu.
Medzi hlavné charakteristiky rýchlosti vretena patria:
Priamo riadené CNC strojom.
Silne závisí od konštrukcie stroja a konštrukcie vretena.
Obmedzené mechanickými a tepelnými obmedzeniami.
Kvôli týmto faktorom je rýchlosť vretena klasifikovaná ako parameter schopnosti stroja a výkonu, a nie ako parameter procesu-poháňaného materiálom.
Prečo je potrebné upraviť rýchlosť vretena
Rýchlosť vretena sa nastavuje, pretože ide o parameter{0}}úrovne stroja, ktorý sa používa na realizáciu zvolenej rýchlosti rezania. Pre danú reznú rýchlosť si rôzne priemery nástrojov vyžadujú rôzne otáčky vretena, aby sa zachovali rovnaké rezné podmienky.
V praxi musia byť otáčky vretena tiež upravené tak, aby zohľadňovali:
Limity vretena stroja.
Tuhosť a vyváženie nástroja.
Stabilita rezu a kontrola vibrácií.
Na rozdiel od reznej rýchlosti nie je rýchlosť vretena definovaná samotným materiálom, ale tým, ako stroj vykonáva proces obrábania. Preto rýchlosť vretena slúži ako parameter vykonávania a jemného{1}}ladenia, ktorý premieňa požiadavky na proces do skutočného pohybu stroja.
Výhody a nevýhody rýchlosti vretena
| Aspekt | Výhody | Nevýhody |
| Prevádzka | Jednoduché nastavenie a nastavenie na CNC stroji | Často mylne považovaný za primárny parameter procesu |
| Produktivita | Priamy vplyv na čas cyklu | Nadmerné otáčky môžu spôsobiť vibrácie |
| Flexibilita | Rýchlo sa prispôsobí zmenám priemeru nástroja | Nesprávne použitie vedie k nestabilnému rezaniu |
| Limity stroja | Definované dizajnom vretena a výkonom | Obmedzené maximálnymi otáčkami |

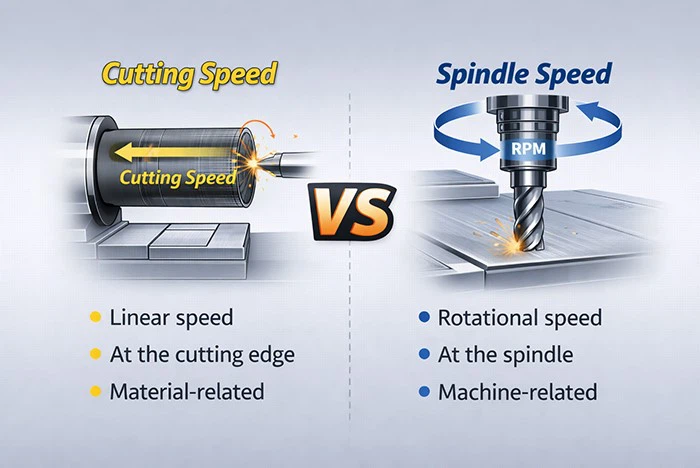

Hlavné rozdiely medzi rýchlosťou rezania a rýchlosťou vretena
Hoci rýchlosť rezania a rýchlosť vretena spolu úzko súvisia, pracujú na rôznych úrovniach procesu obrábania. Pochopenie ich rozdielov je nevyhnutné pre správny výber parametrov a stabilné CNC obrábanie.
Štruktúra a logika dizajnu
Rýchlosť rezania
Lineárna rýchlosť na reznej hrane.
Predstavuje skutočné rezné podmienky medzi nástrojom a materiálom.
Definované na úrovni procesu a materiálu.
Rýchlosť vretena
Rýchlosť otáčania vretena (RPM).
Predstavuje, ako stroj poháňa nástroj.
Definované na úrovni vykonávania stroja.
Zjednodušene povedané, rýchlosť rezania definuje, aké rezné podmienky sa vyžadujú, zatiaľ čo rýchlosť vretena definuje, ako to stroj dosiahne.
Kompatibilita
Kompatibilita rýchlosti rezania
Závisí hlavne od materiálu obrobku.
Ovplyvnené materiálom nástroja a povlakom.
Zostáva rovnaký bez ohľadu na priemer nástroja.
Kompatibilita otáčok vretena
Závisí od priemeru nástroja.
Obmedzené schopnosťou vretena stroja.
Ovplyvnené tuhosťou, rovnováhou a stabilitou.
To je dôvod, prečo zmena priemeru nástroja vyžaduje nastavenie otáčok vretena, aj keď rezná rýchlosť zostáva nezmenená.
Spôsob ovládania a nastavenia
Rýchlosť rezania
Definované počas plánovania procesu.
Vyberá sa z odporúčaní nástrojov alebo pokynov na obrábanie.
Používa sa ako základ pre výpočet otáčok vretena.
Rýchlosť vretena
Nastavuje sa priamo na CNC riadení.
Upravené počas obrábania na zlepšenie stability alebo účinnosti.
Musí zostať v medziach stroja.
Rezná rýchlosť je vypočítaný cieľ, zatiaľ čo rýchlosť vretena je riadený vstup stroja.
Praktický dopad obrábania
Životnosť nástroja
Rýchlosť rezania priamo ovplyvňuje tepelné a opotrebované mechanizmy.
Otáčky vretena ovplyvňujú životnosť nástroja nepriamo prostredníctvom stability.
Povrchová úprava
Nesprávna rýchlosť rezania vedie k treniu alebo nadmernému teplu.
Nesprávne otáčky vretena môžu spôsobiť vibrácie a chvenie.
Stabilita obrábania
Rýchlosť rezania určuje ideálne podmienky rezu.
Otáčky vretena určujú, či je možné túto podmienku spoľahlivo dosiahnuť.
Súhrnná porovnávacia tabuľka
| Aspekt | Rýchlosť rezania | Rýchlosť vretena |
| Typ pohybu | Lineárne | Rotačné |
| Definované podľa | Materiál a postup | Priemer stroja a nástroja |
| úroveň | Plánovanie procesov | Strojové prevedenie |
| Priame nastavenie stroja | Nie | áno |
| Hlavný vplyv | Teplo, opotrebovanie, správanie pri rezaní | Stabilita, vibrácie, doba cyklu |
Ako správne použiť rýchlosť rezania a rýchlosť vretena
Pri CNC obrábaní sa musí rýchlosť rezania a rýchlosť vretena aplikovať spoločne, aby sa dosiahlo stabilné a efektívne rezanie. Správny výber parametrov sa riadi skôr logickou sekvenciou než nezávislým nastavovaním.
Začnite s aplikáciou
Účel obrábania určuje celkovú stratégiu parametrov.
Hrubé opracovanie:
Zamerajte sa na stabilitu a životnosť nástroja. Rýchlosť rezania sa zvyčajne udržiava konzervatívna, zatiaľ čo rýchlosť vretena je obmedzená, aby sa zabránilo vibráciám pri veľkom zaťažení.
Dokončiť obrábanie:
Vyššia rýchlosť rezania sa môže použiť na zlepšenie kvality povrchu, pričom rýchlosť vretena je nastavená na udržanie hladkého a stabilného rezu.
Vyberte rýchlosť rezania podľa materiálu a nástroja
Rezná rýchlosť by sa mala vždy voliť najskôr podľa materiálu obrobku a materiálu nástroja. Rôzne materiály reagujú odlišne na teplo a rezné sily, vďaka čomu sú vlastnosti materiálu primárnym faktorom pri výbere reznej rýchlosti.
Odporúčania výrobcu nástroja poskytujú spoľahlivý štartovací rozsah. Potom je možné vykonať jemné úpravy podľa rezných podmienok a stability stroja.
Nastavte otáčky vretena podľa priemeru nástroja
Po definovaní reznej rýchlosti sa rýchlosť vretena vypočíta tak, aby zodpovedala zvoleným rezným podmienkam.
Menšie priemery nástrojov vyžadujú vyššie otáčky vretena.
Väčšie priemery nástrojov vyžadujú nižšie otáčky vretena.
Aj keď sa rýchlosť rezania nezmení, rýchlosť vretena sa musí upraviť vždy, keď sa zmení priemer nástroja.
Zvážte schopnosť a stabilitu stroja
Konštrukcia stroja a konštrukcia vretena určujú, ako presne je možné vykonávať zvolené parametre.
Medzi kľúčové faktory patria:
Maximálne otáčky vretena a krútiaci moment.
Tuhosť stroja a tlmenie vibrácií.
Ložisko vretena a kvalita vyváženia.
Samotné vysoké otáčky vretena nezaručujú lepší výkon obrábania. Stabilita a tuhosť majú často väčší vplyv na skutočné výsledky rezania.
Zamerajte sa na{0}}dlhodobú stabilitu a návratnosť investícií
Správne nastavenie rýchlosti rezania a rýchlosti vretena zlepšuje viac než krátkodobú-produktivitu.
Znížené opotrebovanie nástrojov znižuje náklady na nástroje.
Stabilné rezanie zlepšuje konzistenciu dielov.
Menej problémov s obrábaním znižuje prestoje.
Správne zladené parametre časom vedú k vyššej efektivite, predvídateľnej kvalite a lepšej návratnosti investícií.
často kladené otázky
1. Aký je hlavný rozdiel medzi reznou rýchlosťou a rýchlosťou vretena?
Rezná rýchlosť popisuje lineárnu rýchlosť, ktorou sa rezná hrana pohybuje po obrobku, zatiaľ čo rýchlosť vretena opisuje rýchlosť otáčania vretena v RPM. Rezná rýchlosť definuje požadované rezné podmienky, zatiaľ čo rýchlosť vretena je parameter stroja používaný na dosiahnutie tohto stavu.
2. Čo treba definovať ako prvé: rýchlosť rezania alebo rýchlosť vretena?
Rýchlosť rezania by mala byť vždy definovaná ako prvá. Je určená materiálom obrobku a materiálom nástroja a predstavuje cieľové rezné podmienky. Otáčky vretena sa potom vypočítajú na základe zvolenej reznej rýchlosti a priemeru nástroja.
3. Prečo sa pri zmene priemeru nástroja menia otáčky vretena?
Pre konštantnú reznú rýchlosť sa musia otáčky vretena meniť, aby sa kompenzoval priemer nástroja.
Menšie nástroje vyžadujú vyššiu rýchlosť vretena, zatiaľ čo väčšie nástroje vyžadujú nižšiu rýchlosť vretena, aby sa zachovali rovnaké rezné podmienky na reznej hrane.
4. Znamená vyššie otáčky vretena vždy rýchlejšie obrábanie?
Nie. Vyššie otáčky vretena nemusia nevyhnutne viesť k lepšiemu alebo rýchlejšiemu obrábaniu. Nadmerné otáčky môžu spôsobiť vibrácie, chvenie a zrýchlené opotrebovanie nástroja. Efektívne obrábanie závisí od správnej kombinácie reznej rýchlosti, otáčok vretena, tuhosti nástroja a stability stroja.
5. Mal by stroj bežať vždy pri maximálnej rýchlosti vretena?
Nie. Maximálne otáčky vretena predstavujú limit stroja, nie optimálny prevádzkový stav. Nepretržitý chod pri maximálnych otáčkach môže znížiť životnosť vretena a ohroziť stabilitu obrábania. Optimálna rýchlosť vretena by mala vyvážiť výkon, tuhosť a dlhodobú-spoľahlivosť.
6. Akú najčastejšiu chybu robia začiatočníci pri rýchlosti rezania a rýchlosti vretena?
Najčastejšou chybou je zameranie sa iba na otáčky vretena, pretože sa dá ľahko nastaviť na stroji, pričom sa ignoruje rýchlosť rezania. To často vedie k nestabilným rezným podmienkam, nekonzistentnej kvalite a skráteniu životnosti nástroja.
Záver
Rezná rýchlosť a rýchlosť vretena slúžia rôznym úlohám v CNC obrábaní. Rezná rýchlosť definuje požadované rezné podmienky na základe materiálu a nástrojov, zatiaľ čo rýchlosť vretena umožňuje stroju dosiahnuť túto podmienku v praxi.
Neexistuje žiadny absolútne „najlepší“ parameter-iba najvhodnejšia kombinácia. Stabilné obrábanie závisí najskôr od definovania reznej rýchlosti a potom správneho použitia otáčok vretena podľa priemeru nástroja a schopnosti stroja a výber CNC stroja s dostatočným výkonom vretena a tuhosťou je nevyhnutný na splnenie týchto požiadaviek.
