Čo sú to pozitívne a negatívne sústružnícke vložky?

Pokiaľ ide o obrábanie, správna sústružnícka doštička môže znamenať veľký rozdiel z hľadiska účinnosti a presnosti. Vedeli ste však, že nie všetky vložky sú si rovné? V tomto článku sa ponoríme hlboko do sveta sústružníckych doštičiek, konkrétne sa zameriame na rozdiel medzi pozitívnymi a negatívnymi doštičkami. Či už obrábate mäkké materiály alebo sa zaoberáte tvrdšími kovmi, pochopenie týchto typov doštičiek vám pomôže optimalizovať vaše operácie a predĺžiť životnosť nástroja! Pokračujte v čítaní, aby ste zistili, ktorý typ je pre vašu prácu najlepší!

Čo sú to sústružnícke vložky?

Sústružnícke vložkysú malé vymeniteľné rezné nástroje používané v CNC obrábacích strojoch na sústružnícke operácie. Tieto doštičky, namontované na držiaku nástrojov, sú kritickými komponentmi na rezanie, tvarovanie alebo konečnú úpravu materiálov, ako je kov, plast alebo drevo. Ich schopnosť odolávať vysokým rýchlostiam a extrémnym teplotám je nevyhnutná pre presné a efektívne obrábanie.

Definícia a účel

Sústružnícke doštičky sú rezné nástroje namontované na držiaku nástrojov na sústružnícke operácie. Otáčajú sa, aby odstránili materiál z obrobku. Či už čelné, sústružnícke alebo vyvrtávacie, tieto doštičky sú ideálne na dosiahnutie hladkých a presných rezov.

Typy sústružníckych vložiek podľa materiálu

Doštičky sú dostupné v rôznych triedach, z ktorých každá je vhodná pre rôzne úlohy obrábania:

Karbid: Karbidové doštičky sú známe svojou tvrdosťou a odolnosťou proti opotrebovaniu, vďaka čomu sú ideálne na všeobecné-obrábanie.

Keramika: Sú dobre-vhodné na rezanie vysokou rýchlosťou-, najmä pri obrábaní tvrdších materiálov.

CBN a PCD: používajú sa pre supertvrdé materiály, ako je oceľ a liatina.

Čo je to pozitívna vložka na sústruženie?

Uhol čela kladne sústružiacej doštičky je odklonený od obrobku, vďaka čomu je vhodnejší na ľahké rezy a hladké povrchy. Pozitívna geometria znižuje rezné sily, čím uľahčuje spracovanie mäkších materiálov a zároveň minimalizuje namáhanie nástroja.

Uhol čela a geometria

Pozitívne sústružnícke doštičky majú uhol čela orientovaný smerom od obrobku, čím sa znižujú rezné sily. Táto geometria zlepšuje tok triesok a znižuje hromadenie tepla počas obrábania, čo je obzvlášť dôležité pre mäkšie materiály, ako je hliník a plasty.

Výhody a nevýhody doštičiek s pozitívnym sústružením

Výhody:

Znížte reznú silu, zjednodušte spracovanie a znížte zaťaženie obrábacieho stroja.

Vylepšený odvod triesok, čistejšie rezy a hladšia povrchová úprava.

Dlhšia životnosť nástroja v dôsledku zníženého opotrebovania a tepla.

nedostatok:

Pozitívne sústružnícke doštičky sú vhodné pre mäkšie materiály, ako je hliník a plasty, ale nie sú vhodné pre tvrdé materiály a môžu ľahko viesť k zvýšenému opotrebovaniu nástroja.

Aj keď je kotúč s pozitívnym uhlom čela vhodný na ľahké rezanie, má zlú stabilitu a je náchylný na vibrácie počas ťažkého rezania, čo ovplyvňuje presnosť spracovania.

Pri obrábaní s veľkým{0}}záťažom majú doštičky na pozitívne sústruženie nízku životnosť a vyžadujú častejšiu výmenu, čím sa zvyšujú výrobné náklady.

Vďaka nízkej reznej sile sa teplo v procese rezania ľahko koncentruje, čo môže viesť k nestabilnej kvalite povrchu obrobku.

Bežné aplikácie

Pozitívne sústružnícke doštičky sú ideálne na obrábanie ne-železných kovov, plastov a iných mäkkých materiálov. Sú dobre-vhodné na ľahké rezanie, dokončovacie operácie a aplikácie vyžadujúce-kvalitnú povrchovú úpravu.

Čo je to negatívna vložka na sústruženie?

Okraj doštičky na negatívne sústruženie je naklonený smerom k obrobku, čím sa vytvárajú väčšie rezné sily. Vďaka tejto geometrii sú negatívne doštičky vhodnejšie pre náročné úlohy obrábania, kde je rozhodujúca stabilita a pevnosť. Doštičky so záporným sklonom vynikajú pri obrábaní pre veľké-záťaže a často sa používajú na rezanie tvrdších materiálov, čím poskytujú tuhšie riešenie rezania.

Uhol čela a geometria

Charakteristickým znakom doštičiek s negatívnym sklonom je uhol, pod ktorým sa ich rezné hrany zvažujú smerom k obrobku. To vytvára väčšie rezné sily, čím sa zlepšuje schopnosť nástroja pracovať s tvrdšími a abrazívnejšími materiálmi. Táto geometria tiež znižuje riziko deformácie nástroja a poskytuje väčšiu stabilitu pri hlbokých alebo ťažkých rezoch. To znamená väčšiu kontrolu nad procesom obrábania, najmä pri práci s náročnými materiálmi.

Výhody a nevýhody vložiek na sústruženie s negatívnym sklonom

Výhody:

Väčšia stabilita: Vydržia väčšie rezné sily a sú ideálne na hlboké alebo hrubé rezy.

Väčšia tuhosť: Táto konštrukcia zaisťuje, že doštička zostane bezpečne na svojom mieste aj pri náročnom obrábaní.

Dlhšia životnosť nástroja: Tieto doštičky sú odolnejšie v podmienkach vysokého-namáhania a sú ideálne na obrábanie tvrdších materiálov, ako je oceľ a liatina.

Vhodnejšie na prerušované rezanie: Jeho tvar drážky odolá nárazom, čo je veľmi vhodné na rezanie materiálov s nestálou tvrdosťou alebo spracovanie odliatkov.
Nevýhody:
Veľká rezná sila: Rezná sila doštičiek s negatívnym uhlom čela je veľká, čo môže ľahko vytvárať vysoké zaťaženie stroja a nástroja.

Vytvára viac tepla: V dôsledku vysokých rezných síl majú doštičky so záporným uhlom čela tendenciu vytvárať nadmerné teplo počas obrábania, čo vedie k zrýchlenému opotrebovaniu nástroja.

Nízka kvalita povrchu: Doštičky s negatívnym uhlom čela môžu spôsobiť drsný povrch obrobku počas ľahkého rezania a nie sú vhodné na jemné obrábanie.

Silnejšia stabilita, ale drahšia: Hoci má dobrú stabilitu, cena je vyššia, čo zvyšuje náklady na používanie.

Bežné aplikácie

Negatívne sústružnícke doštičky sa bežne používajú na obrábanie tvrdých kovov, ako je oceľ, liatina a vysokoteplotné -zliatiny. Vynikajú pri hrubovaní, hlbokom reze a rýchlom odoberaní veľkého množstva materiálu. Tieto doštičky sú ideálne pre aplikácie, ako je sústruženie, čelné frézovanie a vŕtanie, kde je rozhodujúca odolnosť a vysoká stabilita.

Porovnanie pozitívnych a negatívnych sústružníckych doštičiek

Pri výbere doštičiek na sústruženie s pozitívnym a negatívnym sklonom je dôležité pochopiť, ako sa porovnávajú z hľadiska rezných síl, životnosti nástroja, kompatibility materiálu a-hospodárnosti. Poďme si ich podrobne analyzovať.

Rezné sily a stabilita nástroja

Pozitívne rezné doštičky vytvárajú menšiu reznú silu a sú ideálne pre ľahké rezy a mäkšie materiály. Sú šetrnejšie k obrábacím strojom a poskytujú lepšiu povrchovú úpravu. Na druhej strane doštičky s negatívnym sklonom dokážu vydržať väčšie rezné sily a poskytujú väčšiu stabilitu pri hlbších, hrubších rezoch, najmä pri obrábaní tvrdších materiálov.

Životnosť nástroja a odolnosť proti opotrebovaniu

Pri obrábaní húževnatých materiálov, ako je oceľ a liatina, doštičky s negatívnym sklonom vo všeobecnosti ponúkajú lepšiu odolnosť proti opotrebovaniu a dlhšiu životnosť nástroja. Zatiaľ čo doštičky s pozitívnym sklonom-sú vhodné na obrábanie mäkkých materiálov, rýchlejšie sa opotrebúvajú pri veľkom zaťažení. Ak teda obrábate tvrdšie materiály, vložka s negatívnym sklonom vám môže z dlhodobého hľadiska ušetriť viac.

Výkon rôznych materiálov

Pozitívne doštičky vynikajú pri obrábaní mäkších materiálov ako hliník a plasty, ktoré vyžadujú menšiu reznú silu a čistejší rez. Doštičky so záporným sklonom sú vhodnejšie na obrábanie tvrdších kovov, pretože vďaka svojej stabilite a odolnosti voči opotrebovaniu sú ideálne pre ťažké-obrábanie.

Nákladová-efektívnosť a údržba

Doštičky s kladným sklonom sú nákladovo-efektívne pri ľahkom obrábaní, zatiaľ čo doštičky so záporným sklonom ponúkajú väčšiu hodnotu pri ťažkom obrábaní, najmä ak sa zohľadňuje životnosť a stabilita nástroja. Vyššie počiatočné náklady na doštičky s negatívnym sklonom sú však kompenzované ich dlhšou životnosťou v náročnejších aplikáciách.

Vyberte si sústružnícku vložku, ktorá vyhovuje vašim potrebám

Výber správnej doštičky na sústruženie pre vaše špecifické potreby obrábania je rozhodujúci pre optimalizáciu výkonu a predĺženie životnosti nástroja. Nasledujúce pokyny vám môžu pomôcť urobiť to najlepšie rozhodnutie.

Kľúčové faktory, ktoré treba zvážiť

Pred výberom čepele zvážte tieto kľúčové faktory:

Tvrdosť materiálu: Mäkšie materiály, ako je hliník, vyžadujú vložku s pozitívnym uhlom čela, zatiaľ čo tvrdšie kovy ako oceľ vyžadujú vložku so záporným uhlom čela pre lepšiu stabilitu.

Rezné podmienky: Ľahké rezanie a jemné obrábanie sú najvhodnejšie pre doštičky s pozitívnym uhlom čela, zatiaľ čo hlboké rezanie alebo hrubovanie ťaží z tuhosti doštičiek s negatívnym uhlom čela.

Rezné rýchlosti a rýchlosti posuvu: Vyššie rýchlosti a rýchlosti posuvu často vyžadujú trvanlivosť a pevnosť doštičiek s negatívnym sklonom.

Ako si vybrať najlepšiu čepeľ pre vašu aplikáciu

Ak chcete vybrať najlepšiu doštičku, prispôsobte materiál a rezné podmienky typu doštičky. Pre mäkšie materiály alebo dokončovacie operácie zvoľte pozitívnu vložku. Pre vysoko-zaťažené a vysoko{3}}namáhané aplikácie zahŕňajúce tvrdé materiály si vyberte negatívnu vložku. Pri výbere doštičky vždy zvážte životnosť nástroja, stabilitu a rezné sily.

Prípadové štúdie a praktické príklady použitia

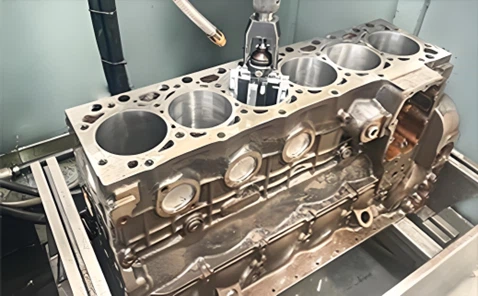

V automobilovom priemysle sa vložky s negatívnym sklonom používajú na obrábanie liatinových komponentov motora, kde je stabilita prvoradá. Naopak, vložky s pozitívnym sklonom sa často používajú v leteckom priemysle na obrábanie mäkších zliatin na dosiahnutie čistej povrchovej úpravy a vysokej-rýchlostnej výkonnosti. Výber správnej vložky môže v týchto odvetviach výrazne zvýšiť efektivitu a{3}}hospodárnosť.

Porozumenie

Rozdiely medzi kladnými a zápornými sústružníckymi doštičkami sú rozhodujúce pre optimalizáciu vášho procesu CNC obrábania. Výber správnej doštičky pre váš špecifický materiál a rezné podmienky môže predĺžiť životnosť nástroja, znížiť náklady a dosiahnuť lepšie výsledky. Či už obrábate mäkké alebo tvrdé materiály, existuje vložka, ktorá vyhovuje vašim potrebám. Takže, keď budete nabudúce vyberať sústružnícke doštičky, nezabudnite zvážiť klady a zápory každého typu!
